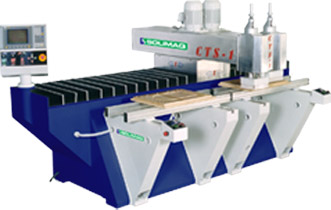

Centro de Trabalho Solimaq - CTS-1 |
|
Centro de
trabalho especialmente desenvolvido para usinagem de kits
completos para cozinhas,
portas de roupeiros, cabeceiras de camas, baixo relevo, etc.
Executa todo trabalho de fresagem ou de furação. Opera com
duas mesas independentes. |
|
Características Técnicas - CTS-1 |
|
Área de trabalho
Eixo "x" 2.500/3.000 mm
Eixo "y" 800/900/1.100 mm
Eixo "z" 65 mm (pneumático)
Espessura máxima de usinagem 40 mm
Velocidade de avanço
Eixo "x" 24 m/min.
Eixo "y" 24 m/min. |
02 Cabeçotes fresadores
Rotação de 1000 a 18000 RPM
Potência 5 HP
Pinça 06 a 16 mm
Troca de ferramentas manual
Sistema de
Fixação
06 mesas com 02 ventosas cada |
Bomba de vácuo
80 m3/h
Comando numérico ZAS.32
D. ELECTRON
X, Y interpoláveis |
| |
|

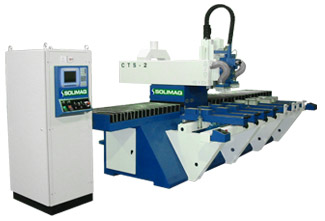

Centro de Trabalho Solimaq - CTS-2 |
|
Centro de
trabalho especialmente desenvolvido para usinagem de kits
completos para cozinhas,
portas de roupeiros, cabeceiras de camas, baixo relevo, etc.
Executa todo trabalho de fresagem ou de furação. Opera com
duas mesas independentes. |
|
Características Técnicas - CTS-2 |
|
Área de
Trabalho
Eixo “X“ 2.500/3.000/3.500 mm
Eixo “Y” 900/1.100/1.350 mm
Eixo “Z” 250 mm
Velocidade de Avanço
Eixo “X“ 60 m/min.
Eixo “Y” 60 m/min.
Eixo “Z” 30 m/min. |
01
Cabeçote Fresador com
Troca Manual
Potência : 10 HP
Rotação : 0 - 18.000 RPM
Pinças : 6 – 20 mm
01 Cabeçote Fresador com
Troca Manual
Potência : 3 HP
Rotação : 0 - 18.000 RPM
Pinças : 6 – 16 mm |
Sistema de
fixação da peça
N° de mesas móveis 06/08
N° de ventosas 12/18/24
Bomba de vácuo : 80/100/120 m³/h
Referência em “X” 2 posições pneumáticas
Referência em “Y” 4 posições pneumáticas
Sistema DNC para transmissão de
programas a distancia.
Comando numérico ZAS.32 D. ELECTRON
X, Y, Z interpoláveis |
| |
|

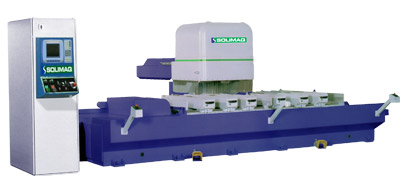

Centro de Trabalho Solimaq - CTS-3 |
|
Centro de
trabalho especialmente desenvolvido para usinagem de kits
completos para cozinhas,
portas de roupeiros, cabeceiras de camas, baixo relevo, etc.
Executa todo trabalho de fresagem ou de furação. Opera com
duas mesas independentes. |
|
Características Técnicas - CTS-3 |
|
Área útil
de trabalho com
cabeçote fresador:
Eixo “ X “ 3.000/3.500/4.000/5.000 mm
Eixo “ Y ” 1.100/1.350/1.850 mm
Eixo “ Z ” 300 mm
Velocidade de avanço:
Eixo “ X “ 60 m/min.
Eixo “ Y ” 60 m/min.
Eixo “ Z ” 30 m/min.
01 cabeçote fresador
Giordano Colombo:
Potência : 10 CV
Rotação : 1.000 a 24.000 RPM
Pinças : 6 – 16 mm
Cone: ISO 30 (troca automática)
Conversor Eletrônico: 10 CV |
01
Cabeçote Porta Serra 0 a 90º Giordano Colombo:
Potência : 3 CV
Rotação : 3.400 RPM
Conjunto de furação:
Potência : 3 HP
Rotação : 3.400 RPM
N° brocas horizontais em “ X ”: 02
N° brocas horizontais em “ Y ”: 02
N° brocas verticais em “ X ”: 9
N° brocas verticais em “ Y ”: 5
Trocador automático:
Magazine de troca rápida automática de ferramentas para
06/09/12 peças,
modelo carrossel alinhado com o
carro do eixo “ Y ”. |
Sistema de
fixação da peça:
N° de mesas móveis 06/08
N° de ventosas 12/18/24
Bomba de vácuo : 100/120 m³/h
Referência em “X” 2 posições pneumáticas
Referência em “Y” 4 posições pneumáticas
Sistema DNC para transmissão de programas a distancia.
Comando numérico ZAS.32
D. ELECTRON
X, Y, Z interpoláveis |
| |
|

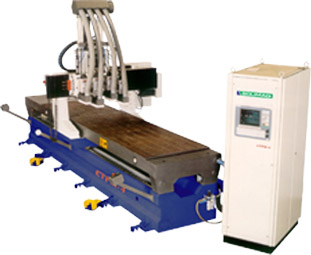

Centro de Trabalho Solimaq - CTPS-4 |
|
Centro de
trabalho Solimaq , com pórtico móvel concebido para usinar até
04 peças pequenas simultaneamente ou peças
grandes individuais funcionando os quatro cabeçotes como se
fossem troca automática de ferramentas em tempo mínimo de
preparação. A rigidez da estrutura e o emprego de componentes
confiáveis e importados diretamente de fornecedores
com filiais no Brasil, asseguram garantia plena de peças e
serviços em curto tempo e em todo território nacional,
e já concebidos para trabalharem nas condições climáticas e
variações de rede do nosso país, bem acima das normas
européias |
|
Características Técnicas - CTPS-4 |
|
Área útil de trabalho com
cabeçote fresador:
Eixo “ X “ 3.500/4.000 mm
Eixo “ Y ” 1.350/1.850/2.300 mm
Eixo “ Z ” 300 mm
Velocidade de avanço:
Eixo “ X “ 60 m/min.
Eixo “ Y ” 60 m/min.
Eixo “ Z ” 30 m/min. |
04
cabeçote fresador
Giordano Colombo:
03 cabeçotes
Potência : 03 CV
01 cabeçote Potência : 10 CV
Rotação : 1.000 a 18.000 RPM
Pinças : 6 – 20 mm
Cone: ISO 30
Conversor Eletrônico: 10 CV |
Sistema de fixação da peça:
Bomba de vácuo : 90/100/120 m³/h
Mesa ranhurada tipo colméia
Referência em “X” 2 posições pneumáticas
Referência em “Y” 4 posições pneumáticas
Sistema DNC para transmissão de
programas a distancia.
Comando numérico ZAS.32 D. ELECTRON
X, Y, Z interpoláveis |
